工控人家園 三菱工控論壇 太難了，大佬幫忙看看我這線有問題嗎？還是哪里有問題？

liangdan0826

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 77 個
工控威望: 154 點
下載積分: 1051 分
在線時間: 43(小時)
注冊時間: 2020-12-11
最后登錄: 2025-04-12
查看liangdan0826的主題 / 回貼

樓主發表于: 2021-01-16 19:53

只看樓主 | 小中大

圖片：

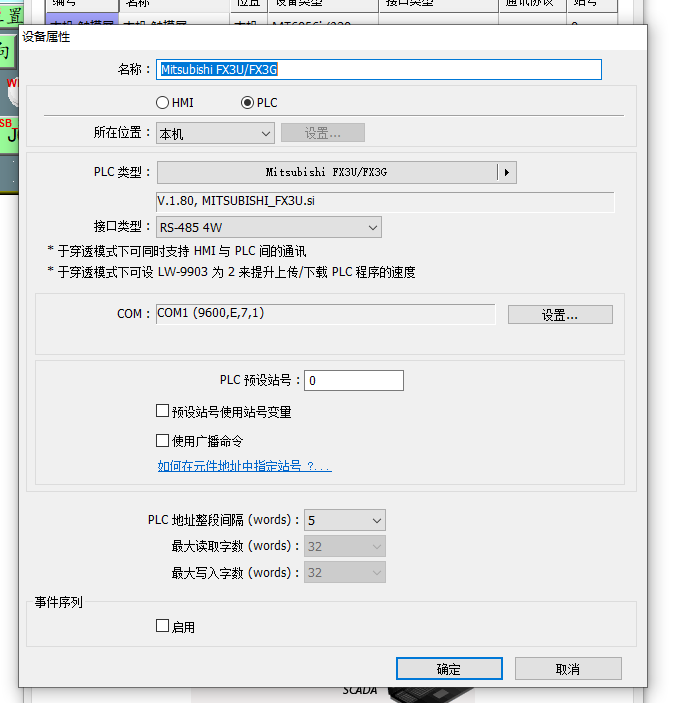

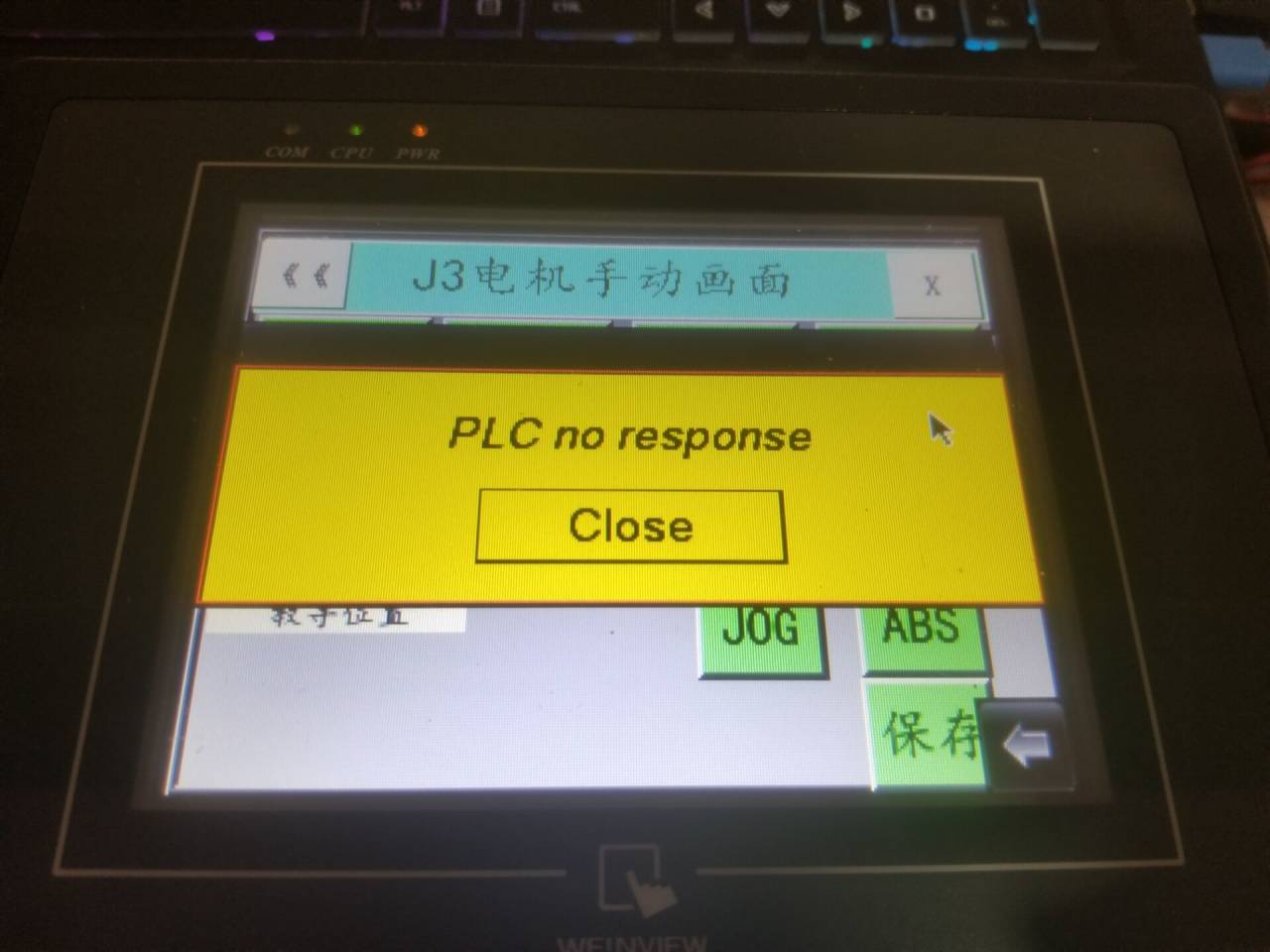

PLC型號FX3U，觸摸屏型號威綸通MT6056i，F(xiàn)X3U通訊口是RS-422，觸摸屏是RS485，接線如圖，為啥一直連接不上，現有問題還是設置有問題？搞不定了，有沒有大佬幫幫忙，謝謝

twingo49

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 559 個
工控威望: 9134 點
下載積分: 22596 分
在線時間: 1019(小時)
注冊時間: 2013-08-08
最后登錄: 2025-05-08
查看twingo49的主題 / 回貼

1樓發表于: 2021-01-16 20:36

只看該作者 | 小中大

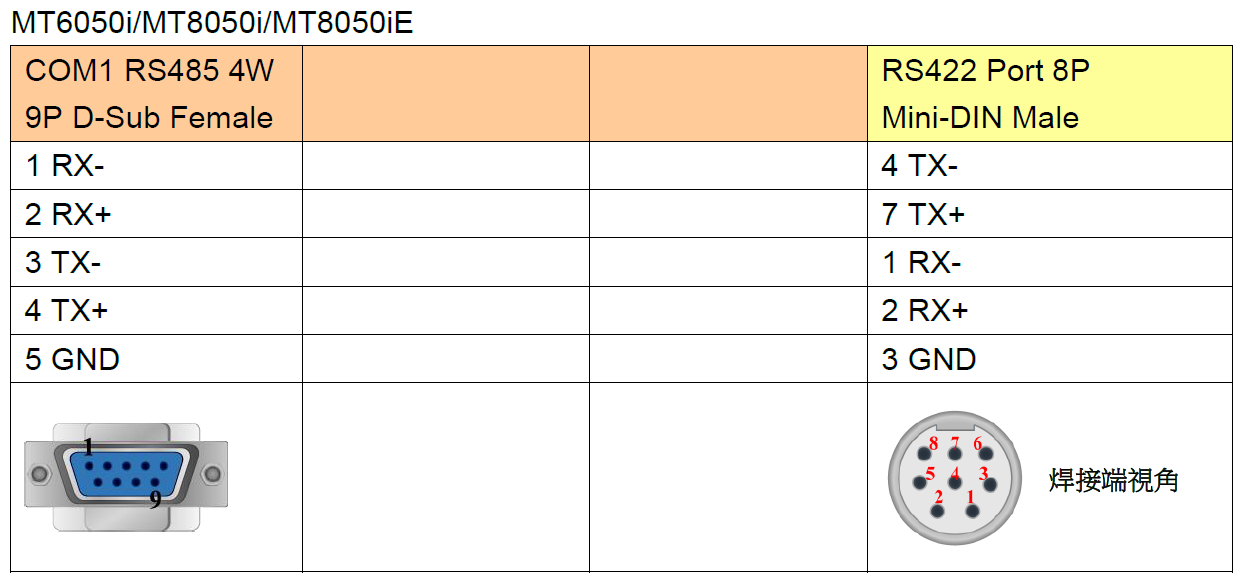

試試這個
1)你用的RS-422接腳圖4,7位置好像有問題。
2)傳送T要接到接收R。

[ 此帖被twingo49在2021-01-16 20:56重新編輯 ]

本帖最近評分記錄：

下載積分:+2(liangdan0826) 真誠感謝！

liangdan0826

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 77 個
工控威望: 154 點
下載積分: 1051 分
在線時間: 43(小時)
注冊時間: 2020-12-11
最后登錄: 2025-04-12
查看liangdan0826的主題 / 回貼

2樓發表于: 2021-01-16 21:20

只看該作者 | 小中大

引用
引用第1樓twingo49于2021-01-16 20:36發表的 :
[attachment=251783]
試試這個
1)你用的RS-422接腳圖4,7位置好像有問題。
2)傳送T要接到接收R。

非常感謝，果然是我接的線有問題，你這個圖可以了，感謝
