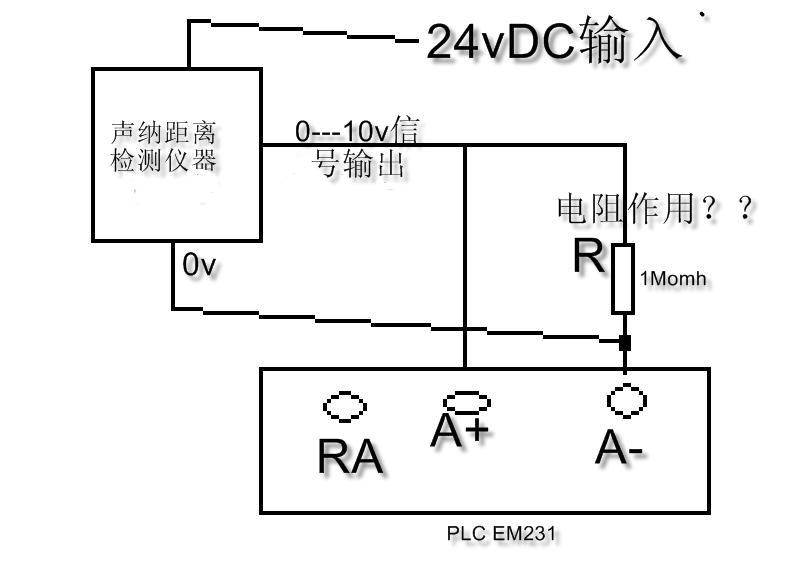

請看圖紙1

嗯，既然是電流輸入，問題1：為何A+和RA端子沒有用短路線連接呢？？（我記得看plc教科書上寫的是電流輸入必須用短路線把R+和RA短接上）；
我以前用的是電流變送器，A—接電流變送器的輸出端，A+接電流變送器的正極輸出端并且和RA端   短接在一起。
問題2：電位器的末端和A—連接在一起。有何意義？？既然是電流模擬量輸入，把這電位器的這端連接線去除掉，電位器的變化也和以前一樣呀，如下圖：電位器看似屬于多余。（但設計者加入了這個多余的電阻應該不是多余的。）請問，電阻這樣接的原理？？

期待大俠指導中。。。。

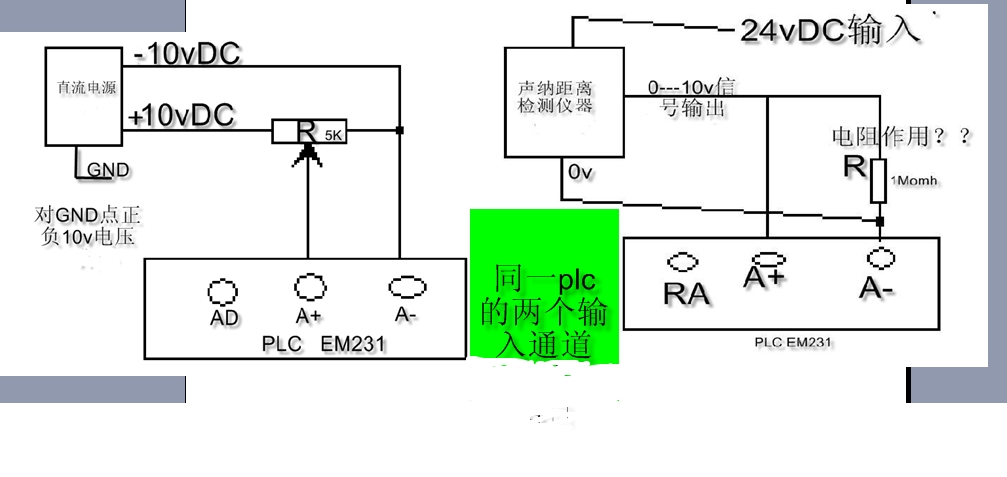

重申一下，廢話（這兩張圖，是同一個em231模塊，不是兩個單獨的模塊，）
這張圖紙是德國或者是丹麥的老外制作的，線路連接的，可能是為其他功能預留的連接方式。
我是向各位請教，這幾個電阻的意義，，覺得這樣連接很怪異。，，，，，，，

這個圖紙，確實是德國人繪制的。或者是法國人，因?yàn)槲覀兡抢锸堑挛�，英文圖紙，公司里也有很多的法國人，但是很多東西都是德文和英文的，估計樓上說的對，應該是德國人繪制的

樓上說的對（從電工角度分析）。這個電源，本來是個開關電源，中間有GND點，正/負10V電壓對于這個GND點來說，產生
的正負電壓。。
只不過這個中間點沒有使用，所以對于plc的EM231模塊來講，就是0---20v的電壓了。
具體為何這樣設計，我也不明白這個丹麥鬼子設計的想法

繼續發問：平常模擬量電壓的正負。指的是：電壓的正負是對GND點來講的，
    各位大俠們，你們平常使用plc模擬量電壓型的，這個正負電壓是這兩顆線線之間呢，還是plc本身有
個GND點，正負電壓plc通過比較這個GND點自己識別電壓正負呢？？
