工控人家園 綜合討論 三菱FX1N-40 PLC 電源維修求助

luosm

級別: 略有小成

發送短信
加為好友

精華主題: 1 篇
發帖數量: 98 個
工控威望: 255 點
下載積分: 1447 分
在線時間: 208(小時)
注冊時間: 2006-12-02
最后登錄: 2025-05-05
查看luosm的主題 / 回貼

樓主發表于: 2011-06-11 10:49

全看 | 小中大

圖片：

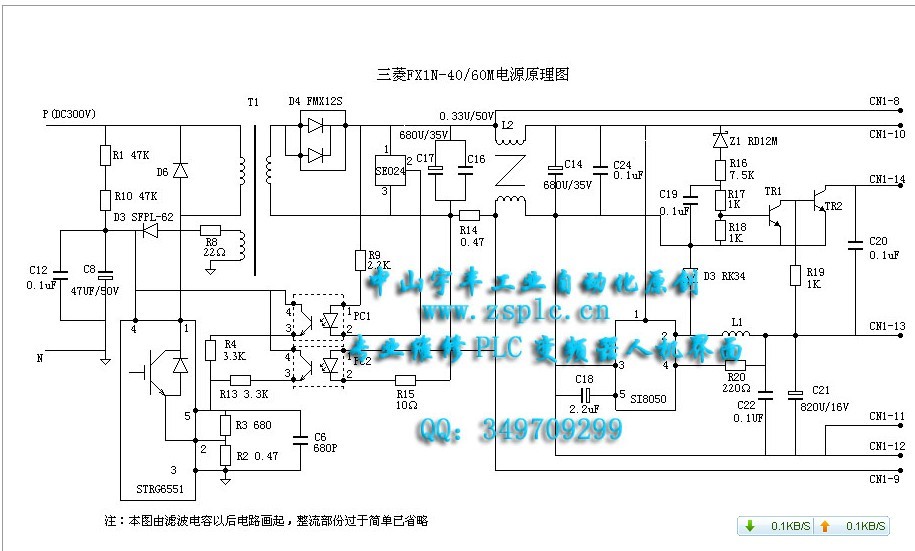

三菱FX1N-40 PLC ，通電無反應，POWER指示燈不亮。代換電源厚膜塊STRG6551無效果，后查閱到FX1N系列電源原理圖。其中標號c8電容兩端電壓僅為0.2V.根據圖紙分析，似乎是D3元件（SFPL-62)損壞。但圖紙標識的是二極管元件，我的理解，D3應該是穩壓管，提供電源厚膜供電電壓。請教各位，D3（SFPL-62)是什么元件？該如何維修？（附圖紙）

發射點

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 106 個
工控威望: 4675 點
下載積分: 5101 分
在線時間: 207(小時)
注冊時間: 2009-03-13
最后登錄: 2021-11-16
查看發射點的主題 / 回貼

1樓發表于: 2012-05-22 11:44

全看 | 小中大

真是厲害
啊
