工控人家園 三菱工控論壇 新人請教三菱PLC的RS485通信

vigo912zw

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 8 個
工控威望: 101 點
下載積分: 675 分
在線時間: 3(小時)
注冊時間: 2010-01-09
最后登錄: 2018-03-10
查看vigo912zw的主題 / 回貼

樓主發表于: 2010-03-09 10:11

只看樓主 | 小中大

圖片：

本人剛剛接觸三菱PLC，遇到一個棘手的問題，希望有高手能幫忙解決
當我用PC+FX2N-485-IF+FX2N-485-BD+FX2N型PLC這種連接方式控制PLC一號機時，可以正常的讀取、修改PLC一號機的數據。

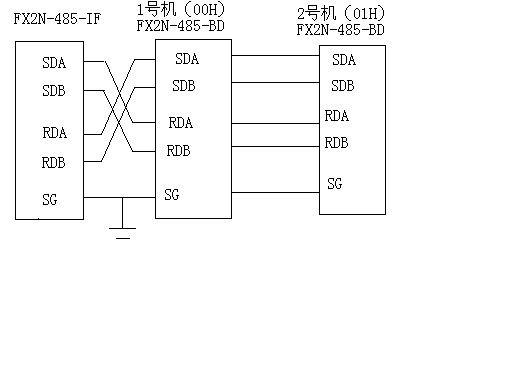

但是我按下圖的連接，在一號機PLC后再串聯一臺二號機PLC，兩臺PLC均不能正常通信。
兩臺PLC的站號設置均檢查過，沒有問題。FX2N-485-BD上的兩個LED燈也能正常的亮滅。

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6806 個
工控威望: 38410 點
下載積分: 9852 分
在線時間: 9668(小時)
注冊時間: 2006-09-13
最后登錄: 2025-05-28
查看cvlsam的主題 / 回貼

1樓發表于: 2010-03-09 11:10

只看該作者 | 小中大

引用
引用樓主vigo912zw于2010-03-09 10:11發表的新人請教三菱PLC的RS485通信 :
本人剛剛接觸三菱PLC，遇到一個棘手的問題，希望有高手能幫忙解決
當我用PC+FX2N-485-IF+FX2N-485-BD+FX2N型PLC這種連接方式控制PLC一號機時，可以正常的讀取、修改PLC一號機的數據。
但是我按下圖的連接，在一號機PLC后再串聯一臺二號機PLC，兩臺PLC均不能正常通信。
兩臺PLC的站號設置均檢查過，沒有問題。FX2N-485-BD上的兩個LED燈也能正常的亮滅。

BD與BD的接線有錯誤啊。

SDA---------RDA
SDB---------RDB

你SDA接SDA，發給誰去啊。
