1111MicrosoftInternetExplorer402DocumentNotSpecified7.8 磅Normal0各位看官你們好!今天我們來研究一下WinCC的結構變量和博途的UDT(用戶數據類型)怎么連接。我們假設一個場景,有很多個儀表信號接到PLC系統里面需要處理,借用我們之前發過的模擬量處理塊改成UDT管腳來實現。

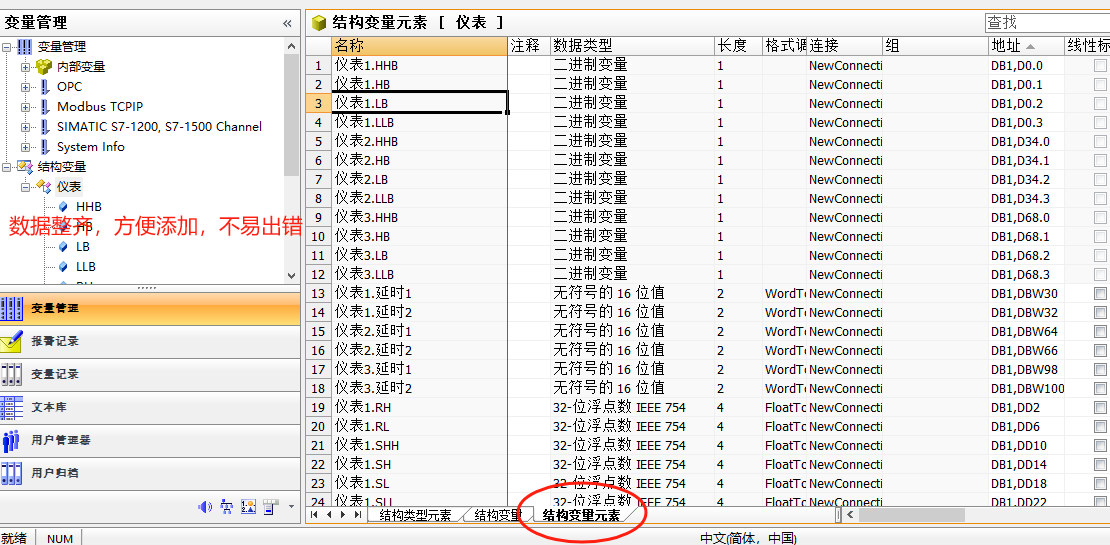

先看把這些變量傳到WinCC之后的效果,數據整齊,批量添加,不易出錯。更加方便之后的畫面組態。
第一步,在博途的數據類型中添加一個“模擬量”的新數據類型,并添加好它的條目。其實就是把原FB塊的管腳整體復制過來就行,最后注意更改每條數據的類型。
第二步,建立一個全局數據塊,一定是全局數據塊哦。取消數據塊優化。添加實際的儀表數量進來就行。數據類型選擇剛才建好的UDT名稱。

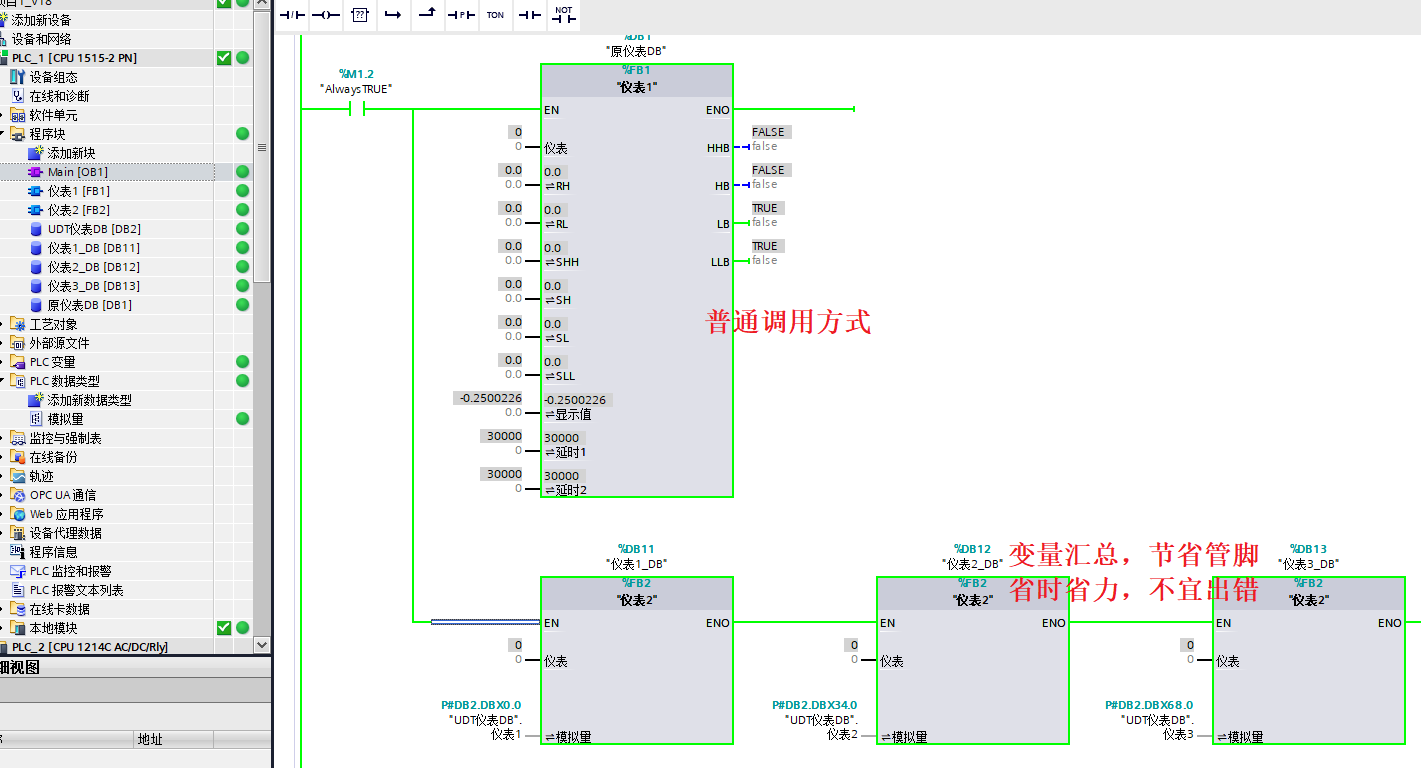

第三步,我們用原先的FB和用了UDT管腳的FB分別調用一下看一眼效果。程序功能還是一樣的,但是管腳數量大大減少,開發效率肯定是有所提升。

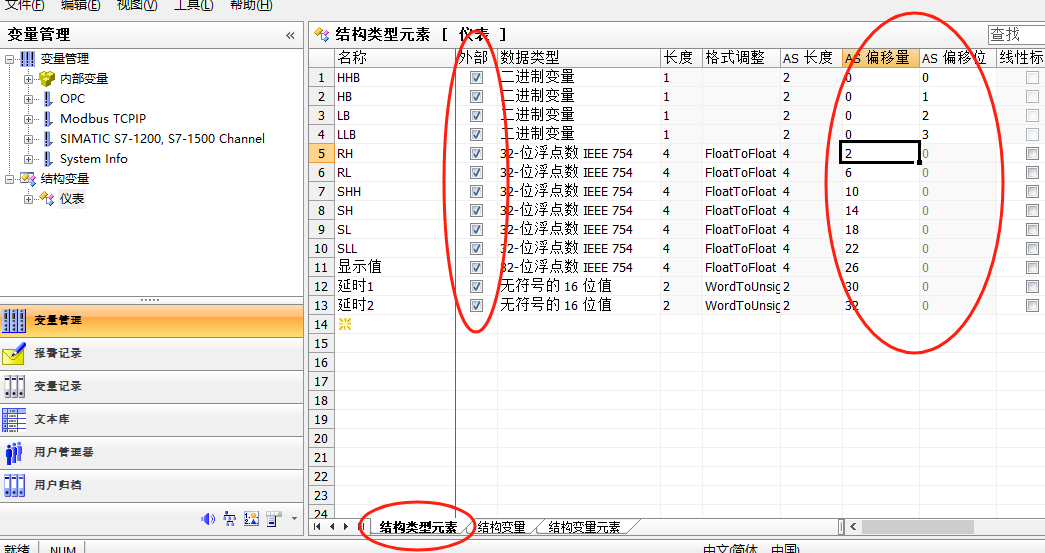

第四步,在WinCC的結構變量下新加一個結構類型,命名為“儀表”。然后選擇這個結構類型,添加結構類型元素。如圖所示,注意畫紅框地方的設置。

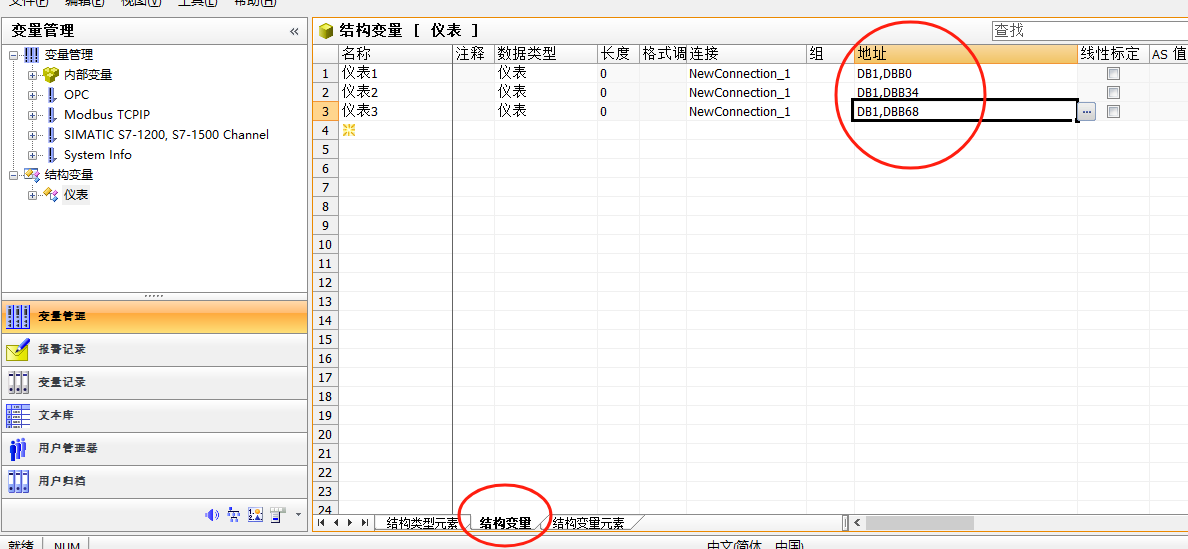

第五步,選擇這個結構類型的結構變量,添加一個儀表名稱;然后下拉,數量參照博途程序。注意按照博途全局DB填寫地址偏移量,這里填寫完2個之后也是可以下拉填充的哦。
第六步,到這里就實現了開頭圖片的效果。結構變量元素就全部出來了。它就能和其它變量一樣到畫面里組態了。
OK,言簡意賅,到這里結束了。之后我們有時間再講這些變量怎么方便的應用到WinCC上面。各位看官有興趣了,點個關注吧!
