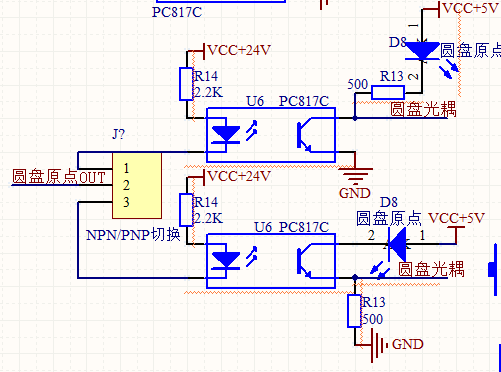

第一個圖是，24V的接近開關，NPN型的，感應到信號時，輸入到光耦，然后傳給51單片機P1口，電阻參數和光耦型號等合理嗎？第二個圖是，當傳感器不確定是用NPN還是PNP，需要用跳線帽選擇使用哪個光耦電路，也是傳給51單片機P1口，電阻參數和光耦型號等合理嗎？謝謝 jeffwang2011 千年獨行客

幫你頂一下吧

幫頂一下，家園里做電子的還是偏少的吧！

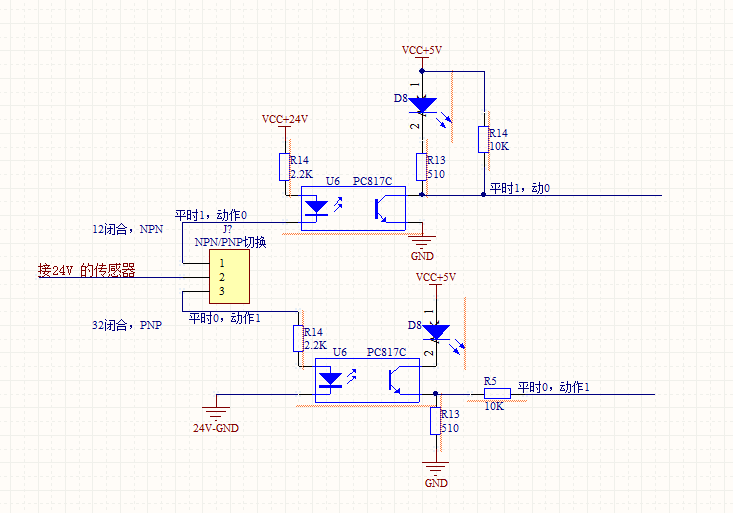

NPN與PNP切換電路不對，個人認為可按照下圖改一下，另外500Ω的電阻不常用，常用是510Ω。

引用

引用第3樓fsjnzhy于2016-10-15 15:07發表的  :
NPN與PNP切換電路不對，個人認為可按照下圖改一下，另外500Ω的電阻不常用，常用是510Ω。

[attachment=154517]

謝謝

樓上的您好！我想做跳線就是不確定客戶用什么樣的傳感器，也就是不管用PNP還是NPN傳感器，要保證給單片機的的信號時一致的。
我剛剛按你改的圖分析了一下，你看，這樣程序應該無法通用。
電阻換成330歐姆的應該可以把？只要不大于20毫安就可以把？

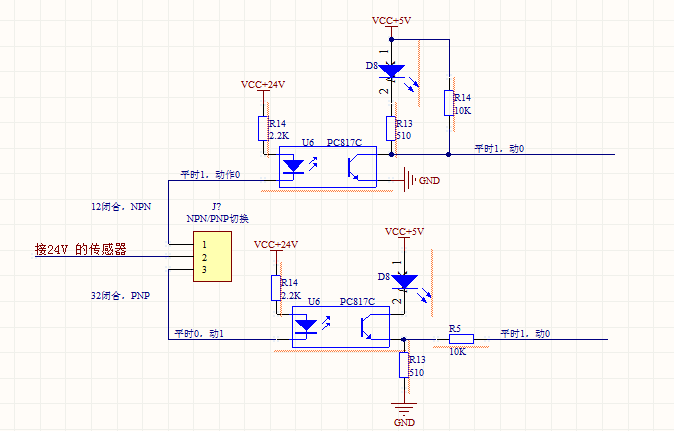

這是我分析的圖

另外還有幾個問題，這個信號時送給單片機的P1口，我記得P1口內部是有上拉電阻的，那么R14有必要接嗎？我問過一個高手，他說必須接，我不知道為什么一定要接？
另外，下面的電路,R5有必要接嗎？

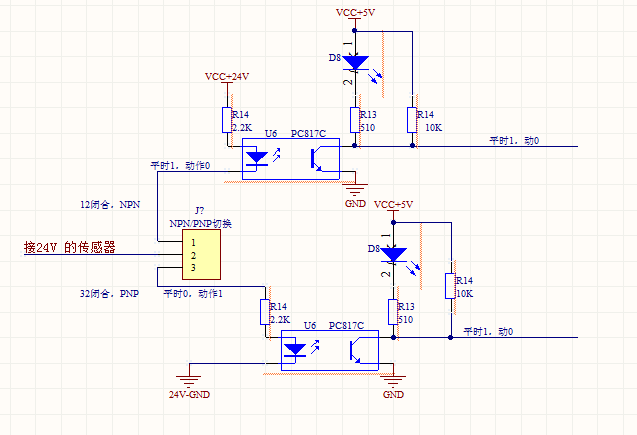

我認為這兩個電路才能保證，不管用那種類型傳感器都能保證程序通用。大家分析下？

有沒有高手��？一起分析分析

也玩過一陣子51單片機。
R14是光耦的限流電阻，必須接。這個電路用在工業上問題還是很多的，參考一下三菱的PLC的輸入電路，網上一搜一大堆
建議去隔壁論壇求助，這個論壇大部分是電氣的多，必竟業有專攻。

用在工業上還有很多問題�。坑心男﹩�(wèn)題�。繋兔�解釋一下啊。幫我推薦一個電子論壇吧？
