樓上都是高手，但我應該也可以接出來。

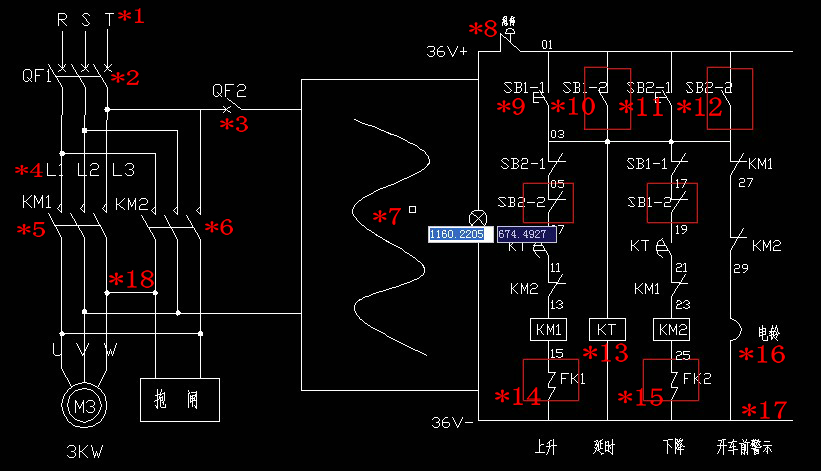

我個人認為，樓主提供的附圖在圖形的繪制方法以及文字符號的標注方法方面，還有一些需要完善的地方。下面，僅限于從“繪制方法”和“標注方法”這兩個方面來與樓主探討：（控制原理的問題，在后面的跟帖中再行討論）
*1：引入電源的文字標號應該是：L1、L2、L3。
*2：3P空氣斷路器圖形符號中的“聯動線”應該是“點劃線”或者是“虛線”。（“實線”表示的是“導線連接”）
*3：QF2單P空氣斷路器圖形符號中的“開口方向”繪制錯誤。（對比一下QF1的繪制方法）
*4：主電路中“線號”的文字標注方法應該是：U1、V1、W1；U2、V2、W2……
*5—*6：交流接觸器主觸點的“聯動線”應該是“點劃線”或者是“虛線”。（“實線”表示的是“導線連接”）
*7：變壓整流電路的繪制過于草率了。（好像沒有“隨意式波浪線”的繪制方法吧）
*8：“急停按鈕”圖形符號中的“附加圖形”繪制錯誤。另外，急停按鈕的文字符號標注應該統一歸類為“按鈕類”的文字符號。
*9—*12：“復合按鈕”的文字標注應該是：SB1-1、SB1-2、SB1-3、SB1-4。這樣標注的具體表示是：第1個控制按鈕的第1組觸點、第2組觸點、第3組觸點和第4組觸點。各組觸點的控制功能由其圖形符號具體表示。在“復合按鈕”圖形符號的繪制過程中，同一個按鈕中控制功能完全相悖的圖形符號，不能以相同的文字符號標注。例如附圖中的SB1-1。（兩處、功能相悖）
*13：時間繼電器的圖形符號繪制不完整。（通電延時型的還是斷電延時型的？）
*14:—*15：“FK1”和“FK2”所示的圖形符號與文字符號是哪一類的器件？我個人猜測，可能是“熔斷器”。如果是熔斷器，圖形符號與文字符號的標注是錯誤的。其文字符號是：FU1、FU2。況且，在這個控制系統中使用一個即可。該圖形符號繪制的位置：36V+端與急停按鈕前端之間。
*16：“電鈴”的圖形符號與文字符號繪制錯誤。
*17：控制電路的回路線沒有標注“線號”。
*18：附圖中“T”字形連接處不需要繪制“連接結點”符號。若以此圖的繪制方法，還有N個這樣的連接點沒有繪制。
以上純系我個人己見，僅供參考。不當之處，歡迎樓主和各位朋友指正并參與討論。
如果樓主認為我所提出的這些需要完善的地方有可取之處，再回頭看看所有的帖子…… 再從其他方面仔細琢磨琢磨……
再一次建議樓主：應從嚴謹細致入手，腳踏實地，一步一個腳印地做好每一件細小的事情。逐步積累實踐知識和理論知識，做一名合格的的“電工”。
若打“哈哈”成了習慣以后，會打著哈哈觸電的！

11樓說得有道理
10樓那兩個是常開觸點

今天上午發的“跟帖”，現在沒有看到。可能是有什么原因吧，再發一次。


我個人認為，樓主提供的附圖在圖形的繪制方法以及文字符號的標注方法方面，還有一些需要完善的地方。下面，僅限于從“繪制方法”和“標注方法”這兩個方面來與樓主探討：（控制原理的問題，在后面的跟帖中再行討論）
*1：引入電源的文字標號應該是：L1、L2、L3。
*2：3P空氣斷路器圖形符號中的“聯動線”應該是“點劃線”或者是“虛線”。（“實線”表示的是“導線連接”）
*3：QF2單P空氣斷路器圖形符號中的“開口方向”繪制錯誤。（對比一下QF1的繪制方法）
*4：主電路中“線號”的文字標注方法應該是：U1、V1、W1；U2、V2、W2……
*5—*6：交流接觸器主觸點的“聯動線”應該是“點劃線”或者是“虛線”。（“實線”表示的是“導線連接”）
*7：變壓整流電路的繪制過于草率了。（好像沒有“隨意式波浪線”的繪制方法吧）
*8：“急停按鈕”圖形符號中的“附加圖形”繪制錯誤。另外，急停按鈕的文字符號標注應該統一歸類為“按鈕類”的文字符號。
*9—*12：“復合按鈕”的文字標注應該是：SB1-1、SB1-2、SB1-3、SB1-4。這樣標注的具體表示是：第1個控制按鈕的第1組觸點、第2組觸點、第3組觸點和第4組觸點。各組觸點的控制功能由其圖形符號具體表示。在“復合按鈕”圖形符號的繪制過程中，同一個按鈕中控制功能完全相悖的圖形符號，不能以相同的文字符號標注。例如附圖中的SB1-1。（兩處、功能相悖）
*13：時間繼電器的圖形符號繪制不完整。（通電延時型的還是斷電延時型的？）
*14:—*15：“FK1”和“FK2”所示的圖形符號與文字符號是哪一類的器件？我個人猜測，可能是“熔斷器”。如果是熔斷器，圖形符號與文字符號的標注是錯誤的。其文字符號是：FU1、FU2。況且，在這個控制系統中使用一個即可。該圖形符號繪制的位置：36V+端與急停按鈕前端之間。
*16：“電鈴”的圖形符號與文字符號繪制錯誤。
*17：控制電路的回路線沒有標注“線號”。
*18：附圖中“T”字形連接處不需要繪制“連接結點”符號。若以此圖的繪制方法，還有N個這樣的連接點沒有繪制。
以上純系我個人己見，僅供參考。不當之處，歡迎樓主和各位朋友指正并參與討論。
如果樓主認為我所提出的這些需要完善的地方有可取之處，再回頭看看所有的帖子…… 再從其他方面仔細琢磨琢磨……
再一次建議樓主：應從嚴謹細致入手，腳踏實地，一步一個腳印地做好每一件細小的事情。逐步積累實踐知識和理論知識，做一名合格的的“電工”。
若打“哈哈”成了習慣以后，會打著哈哈觸電的！

引用

引用第11樓shanguqf于2012-11-20 09:43發表的  :
[attachment=97059]
如果是“變壓整流”電路的話，此電路不能工作。
因為，這個變壓整流電路的工作前提是KM1或者KM2必須工作，也只有當KM1或者是KM2工作以后，其主觸點才能夠閉合，才能夠為變壓整流電路構成工作回路，才能夠為控制電路部分提供工作電源（36V）。
但是，按照樓主給出的這個電氣控制原理圖來看，正是由于KM1或者是KM2的主觸點沒有閉合，變壓整流電路并沒有工作，控制電路部分無法得到工作電源，KM1或者是KM2接觸器的電磁線圈也不可能得到工作電源。所以，此控制系統不能運行。

這只是個簡單畫的380V~36V的變壓器（圖畫的不是很標準），紅色框內的是現場同樣控制的按鈕

11樓的，當合上QF2變壓器就工作 了，開始供電了

引用

引用第17樓scw威偉于2012-11-20 20:29發表的  :
11樓的，當合上QF2變壓器就工作 了，開始供電了

閉合QF2以后，變壓器就工作了？

按你這圖都短路了

引用

引用第19樓協手闖天下于2012-11-21 07:47發表的  :
按你這圖都短路了

不會短路，他是接的L2、L3；只是L2需通過KM1或KM2的主觸點才能形成會路。

照樓主的圖是可以接出來，但是不能運行。

樓主虛心學習吧，支持“shanguqf '"

雪峰朋友：
謝謝您的肯定！您太客氣了。
我使用的是一款再普通不過了的圖片處理軟件：isee圖片專家。
如果您覺得可以嘗試一下的話，“百度”上面可以搜出一大堆的下載地址和教程網站。
祝您開心快樂！
