設計題目13 彩燈廣告屏的PLC控制
1.1任務描述
彩燈在我們日常生活中隨處可見的，無論是美化，亮化工程，還是企業的廣告宣傳，都借助與彩燈的形勢，使得各個城市的夜晚光彩奪目，繽彩紛呈。這些彩燈可以是用霓虹燈管制成各種形狀和各種顏色的燈管，也可以是用白熾燈或者日光燈做光源，照亮大幅或巨幅的宣傳畫彩燈控制可以達到宣染效果，是通過控制全部或者部分彩燈的亮和滅，閃爍的頻率，燈的亮度及燈光流的方向來實現。在不太復雜的彩燈控制中，一般可以采用單片機或者各種專用的彩燈控制器來實現，本設計是采用PLC來完成課題設計的。
1.2控制任務和要求
彩燈廣告屏，其示意圖如（圖1）所示：


（圖1）彩燈廣告屏示意圖
彩燈和流水燈的時序圖如（圖2）所示：


（圖2）彩燈和流水燈的時序圖

對彩燈控制器的要求如下：
① 廣告屏中間部分有8根彩燈管，從左到右排列，編號1-8。系統啟動以后，
燈管點亮的順序依次為：1-2-3-4-5-6-7-8號，時間間隔為1秒，8根彩燈管全亮后，持續10秒，然后按照8-7-6-5-4-3-2-1號的順序依次熄滅，時間間隔為1秒。燈管全熄滅后等待2秒，在從8號燈管開始，按照8-7-6-5-4-3-2-1號的順序依次點亮，時間間隔為1秒，燈管全亮后，持續20秒，再按照1-2-3-4-5-6-7-8號的順序熄滅，時間間隔仍為1秒，燈管全熄滅后等待2秒，再重新開始上述的過程的循環。
② 廣告屏四周安裝有24只流水燈，4只一組，共分成6組即（Ⅰ-Ⅱ-Ⅲ-Ⅳ-Ⅴ
-Ⅵ）。統啟動以后，按照從Ⅰ-Ⅵ順序，間隔為1秒點亮并循環。18秒后，按照Ⅵ-Ⅰ的順序，依次點亮并進行循環。再按照Ⅰ-Ⅵ的順序循環往復，直到系統停止工作。
③ 系統用啟動按鈕和停止按鈕操作，并有單步/連續控制
④ 各個彩燈的工作電壓均為220VAC。

為什么要放附件中？
最不喜歡下載了。唉...........................
所以么，不看也罷

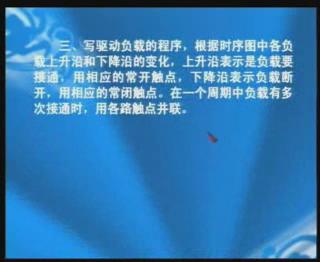

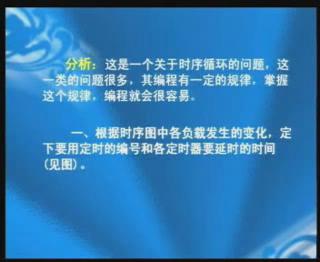

這個程序不難，是典型的時序循環問題，編程有一定的規律。也可用西門子200PLC順序控制指令的并行分枝，很容易達到目的。



題目到底有多長，還要附件

不真誠。。。

直接寫出梯形圖最好

因為圖片上傳不了，所以只能發附件，除了圖片以為題目在內容中，哪位師傅有空幫我寫寫，真心感想

路過~~~

用位左移位右移指令不難解決

這個我有個另外的思路。把所有的花樣變化保存在連續的掉電保持寄存器。然后用間接尋址的方法一秒鐘的間隔去分別循環讀取花樣數據然后輸出到端口就可以控制任意花樣變化。
