lzhpsky
工控小菜鳥
級別: 論壇先鋒
![]() |
圖片:
![]()
圖片:

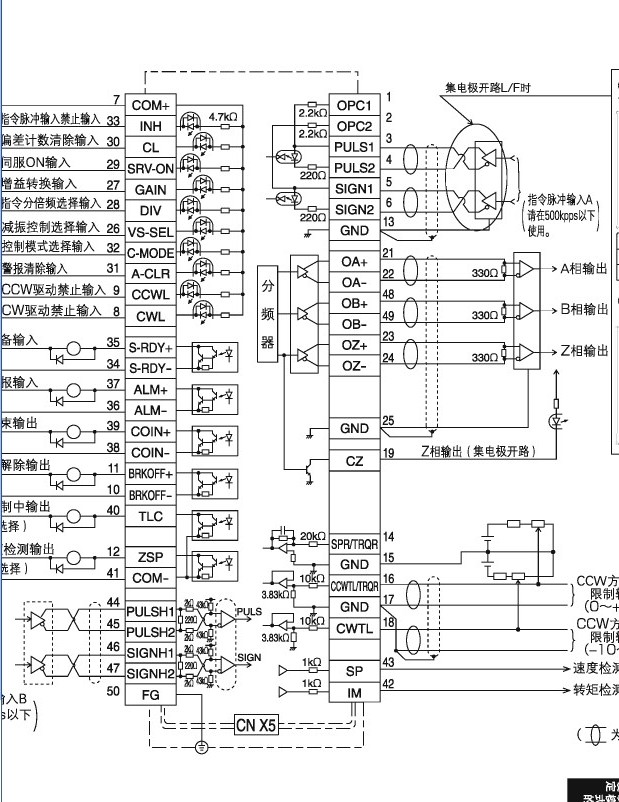

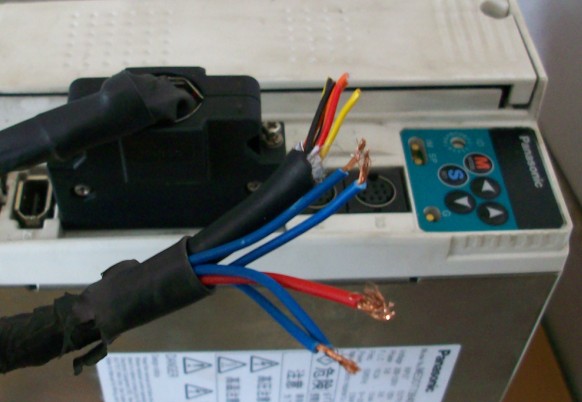

![]() [attachment=61045] [attachment=61046] 由于伺服是拆機的,I/0控制的端子線一大把,怎么區分那根是極限開關的,那根是脈沖接受的等等?词謨陨鲜嵌加袠明1-50號線的說明,我怎么知道那根線是接那個號的呢?驅動器上這個座的號是怎么排列的呢? 請前輩們指教 |
---|---|
|
jx_einstein
級別: 論壇先鋒
![]() |
7,是24V COM,41是0V COM,37是伺服準備輸出,35是伺服報警輸出,29是伺服ON,其他的你再查查 |
---|---|
|
sandy_love
感悟生活,創新的源泉...
級別: 家園?
![]() |
把插頭拔出來看上面有個三角符號,對應的就是1腳,然后按順序往下;第二排從26開始按順序往下排; 還有個方法,拆了那個塑料殼,焊線的位置兩端有寫標號;看不清楚的話準備放大鏡 ![]() |
---|---|
|
qinchenglim
級別: 論壇先鋒
![]() |
等待答案中.... [ 此帖被qinchenglim在2011-05-06 18:07重新編輯 ] |
---|---|
|
lzhpsky
工控小菜鳥
級別: 論壇先鋒
![]() |

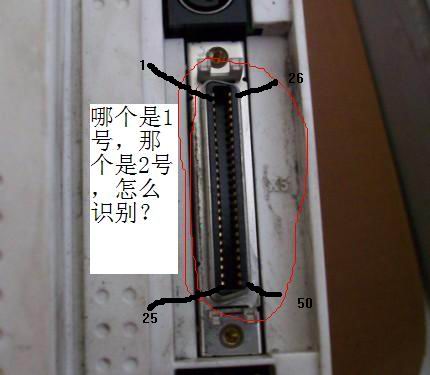

回復3樓的前輩,我看了一下接頭確實有個三角符號,按照你說的三角符號對應是1的話,那么5樓前輩的回答也是正確的。那么5樓前輩的這個排列順序?qū)幔?---25,25----50。誰能出來再確認一下。沒問題的話我就開始接線。 這個1----50就是指的手冊上的1-----50的標號是嗎? ![]() |
---|---|
|
青衣
級別: *
![]() |
圖片:
![]() 拆開這個,它里面有端子號的,1,2;24,25;26,27;49,50.自己仔細看,在兩端,先弄清楚它是怎么排列,然后自己找不同顏色的線來接。 |
---|---|
|
