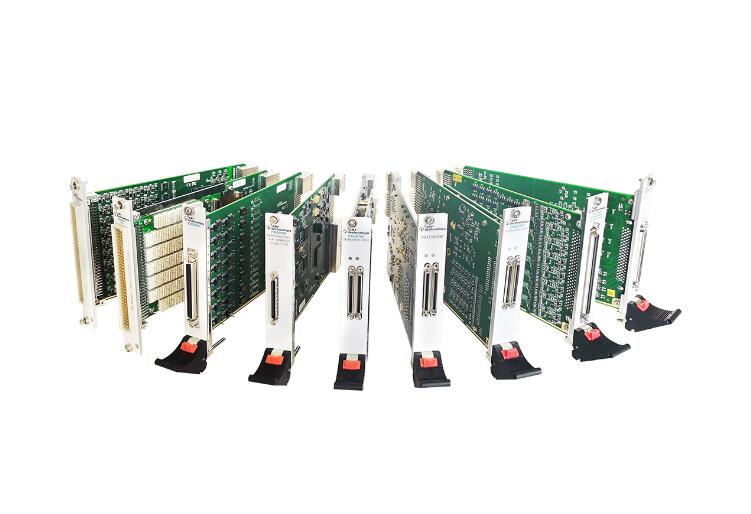

圖片：
1、通用開關是指由單個繼電器構成的一類開關體系結構。用戶可以將這些繼電器互連，形成標準開關結構，如 MUX 或矩陣，應用到自己的體系結構，或者簡單地用于切換單個信號線的通斷。當用于創建更大的標準開關結構時，這種方法的缺點就是成本相對較高，或者性能較低，主要是因為連接器較高的引腳使用率，加上需要將繼電器與連接器都要連接在一起， 從而也導致密度很低。
然而，這也使得他們非常靈活，特別是當使用外部互連系統，如大規�；ミB解決方案， 使系統被重新配置為不同的應用。由于這個原因，它們可以用于在設計支持各種產品的測試系統中，在這些產品中，盡量減少所需測試系統的數量是非常重要的。
2、矩陣開關卡是靈活的開關配置之一。矩陣可以將多個輸入連接到多個以列和行形式組織的輸出。可以將任意列連接到任意數量的行，將任意行連接到任意數量的列。在行和列的每個交叉點都有一個開關。當開關閉合時，行連接到列。
3、多路復用開關是一種可以將一個輸入連接到多個輸出或一個輸出連接到多個輸入的拓撲結構。這種拓撲通常用于掃描，適合將一系列通道自動連接到公共線路的的設備。
