接常開，白色線不接；
接常閉，白色線接24V嗎？

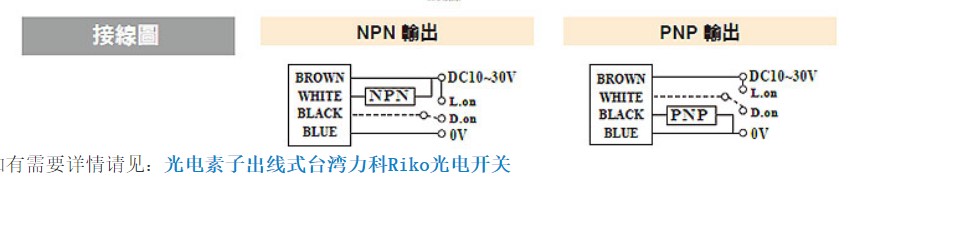

補充圖片如圖：

型號是riko RX674-nw

你這個是常開輸出型的吧，如果你要常閉信號，PLC用的話可以取常閉，繼電器用的話可以接常閉觸點

測試了，
接常開，白色線不接，黑線接到PLC輸入；
接常閉，白色線接24V，黑線接到PLC輸入。
這個接線圖不容易理解啊。。

PNP輸出，白線是輸出，黑線是選擇。PNP輸出，白線是選擇，黑線是輸出。

一般都是
     棕色（+）    藍色(-)

     黑色線(常開)
        NPN輸出低電平  (簡單理解，有光信號后，黑線與藍線由斷開狀態  轉為接通狀態 )，
        PNP輸出高電平  (簡單理解，有光信號后，黑線與棕線由斷開狀態  轉為接通狀態)，

     白色線(常閉)
        NPN輸出低電平  (簡單理解，有光信號后，白線與藍線由接通狀態  轉為斷開狀態)，
        PNP輸出高電平  (簡單理解，有光信號后，白線與棕線由接通狀態  轉為斷開狀態)，


6樓說得對
除了歐姆龍那種奇葩的，有根粉色線，是使能的，粉色不接，黑色就是常開輸出，粉色接24V，黑色就是常閉輸出

歐姆龍確實�；�樣多。有多賣配件的嫌疑。搞一大堆型號。
松下神視的簡單。兩條輸出線，一條常開，一條常閉。

這個力科的，跟歐姆龍一樣的 啊，白色線是使能，白線不接，黑色是常開；白線接24v，黑色是常閉

引用

引用第7樓lx1421967于2021-02-24 17:32發表的  :
6樓說得對
除了歐姆龍那種奇葩的，有根粉色線，是使能的，粉色不接，黑色就是常開輸出，粉色接24V，黑色就是常閉輸出
